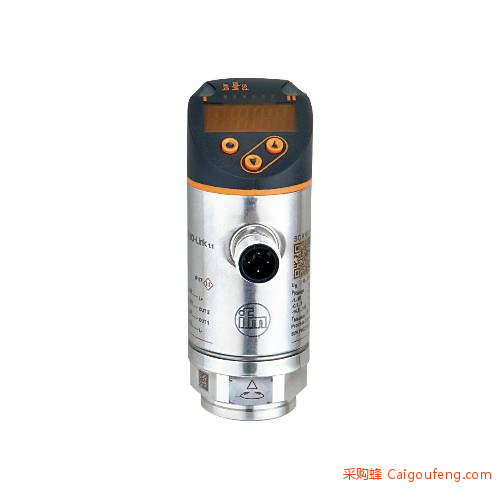

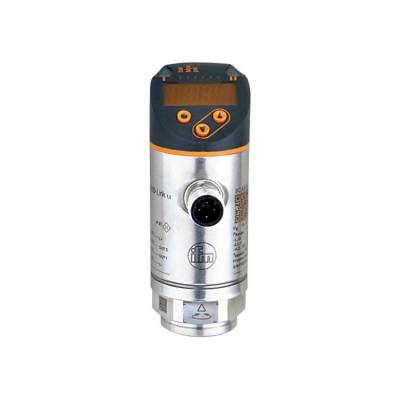

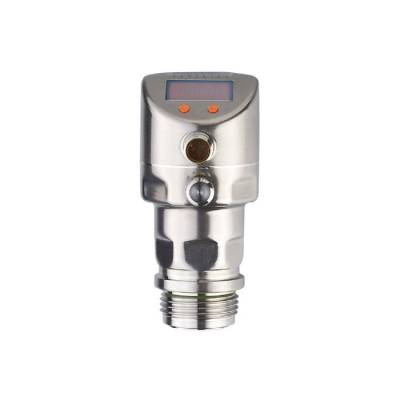

供应PN7096易福门带显示屏压力传感器两个开关输出 带IO-link 通信接口

产品特征
输入和输出总数    数字输出数量: 2
测量范围
0...2.5 bar
0...2500 mbar
0...36.2 psi
0...250 kPa
系统接口    螺纹连接 G 1/4 内螺纹
应用性能    镀金触点
测量元件    陶瓷电容式压力测量元件
应用    用于工业应用
介质    液体和气体介质
介质温度 [°C]    -25...80
爆破压力小值
50 bar
725 psi
5000 kPa
抗压强度
20 bar
290 psi
2000 kPa
耐真空 [mbar]    -1000
压力    相对压力
电气数据
工作电压 [V]    18...30 DC; (按照SELV/PELV)
电流损耗 [mA]    <35
绝缘电阻小值 [MΩ]    100; (500 V DC)
防护等级    III
反相保护    有
开机延迟时间 [s]    <0.3
Watchdog集成看门狗电路    有
总的输入/输出
输入和输出总数    数字输出数量: 2
输出
输出数量    2
输出信号    开关信号; IO-link; (可配置)
电气设计    PNP/NPN
数字输出数量    2
输出功能    常开/常闭; (可设定参数)
开关量输出DC电压降大值 [V]    2.5
开关量输出DC的持续电流负载 [mA]    150; (200 (...60 °C) 250 (...40 °C))
开关频率DC [Hz]    <170
短路保护    有
短路保护类型    脉冲
过载保护    有

产品特征
输入和输出总数    数字输出数量: 2
测量范围
0...2.5 bar
0...2500 mbar
0...36.2 psi
0...250 kPa
系统接口    螺纹连接 G 1/4 内螺纹
应用性能    镀金触点
测量元件    陶瓷电容式压力测量元件
应用    用于工业应用
介质    液体和气体介质
介质温度 [°C]    -25...80
爆破压力小值
50 bar
725 psi
5000 kPa
抗压强度
20 bar
290 psi
2000 kPa
耐真空 [mbar]    -1000
压力    相对压力
电气数据
工作电压 [V]    18...30 DC; (按照SELV/PELV)
电流损耗 [mA]    <35
绝缘电阻小值 [MΩ]    100; (500 V DC)
防护等级    III
反相保护    有
开机延迟时间 [s]    <0.3
Watchdog集成看门狗电路    有
总的输入/输出
输入和输出总数    数字输出数量: 2
输出
输出数量    2
输出信号    开关信号; IO-link; (可配置)
电气设计    PNP/NPN
数字输出数量    2
输出功能    常开/常闭; (可设定参数)
开关量输出DC电压降大值 [V]    2.5
开关量输出DC的持续电流负载 [mA]    150; (200 (...60 °C) 250 (...40 °C))
开关频率DC [Hz]    <170
短路保护    有
短路保护类型    脉冲
过载保护    有
测量/设定范围
测量范围
0...2.5 bar
0...2500 mbar
0...36.2 psi
0...250 kPa
Factory setting / CMPT = 2
开关点, SP
0.02...2.5 bar
0.4...36.2 psi
2...250 kPa
复原点, rP
0.01...2.49 bar
0.2...36 psi
1...249 kPa
SP与rP间的小距离
0.02 bar
0.2 psi
2 kPa
设定步距
0.01 bar
0.2 psi
1 kPa
Status_B High Resolution / CMPT = 3
开关点, SP
0.02...2.5 bar
0.3...36.3 psi
2...250 kPa
复原点, rP
0.01...2.49 bar
0.1...36.1 psi
1...249 kPa
SP与rP间的小距离
0.02 bar
0.2 psi
2 kPa
设定步距
0.01 bar
0.1 psi
1 kPa
精度/偏差
开关点精度 [测量范围值的%]    <± 0,5
重复精度 [测量范围值的%]    <± 0,1; (温度波动<10 K)
特征曲线偏差 [测量范围值的%]    <± 0,25 (BFSL) / <± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]    <± 0,25
长时间稳定性 [测量范围值的%]    <± 0,05; (每6个月)
温度系数零点 [测量范围值的比 / 10 K]    <± 0,2; (-0...80 °C)
温度系数量程 [测量范围值的比 / 10 K]    <± 0,2; (-0...80 °C)
反应时间
反应时间 [ms]    <3
可编程的延迟时间dS, dr [s]    0...50
软件/编程
参数设定    迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼; 显示单位
接口
通信接口    IO-link
传递类型    COM2 (38,4 kBaud)
IO-link revision    1.1
SDCI标准    IEC 61131-9
SIO模式    有
必需的mater port type    A; (当针脚2未连接时: B)
模拟过程数据    1
二位输出过程数据    2
支持的DeviceID
运行方式
DeviceID
Factory setting / CMPT = 2
404
Status_B High Resolution / CMPT = 3
602
PN7006
312
注释
更多信息请参见“下载”中的IODD PDF文件
Factory setting / CMPT = 2
外形    Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
处理周期小值 [ms]    2.3
IO-link压力分辨率 [bar]    0.01
IO-link压力分辨率 [MPa]    0.0001
IO-link过程数据（周期性）
功能
位长
压力
14
二进制开关信息
2
IO-link功能（非周期性）    应用特定标签
Status_B High Resolution / CMPT = 3
外形    Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
处理周期小值 [ms]    3
IO-link压力分辨率 [bar]    0.001
IO-link压力分辨率 [MPa]    0.0001
IO-link过程数据（周期性）
功能
位长
压力
16
设备状态
4
二进制开关信息
2
IO-link功能（非周期性）    应用特定标签
工作条件
环境温度 [°C]    -25...80
存储温度 [°C]    -40...100
外壳防护等级    IP 65; IP 67
认证/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击
DIN EN 60068-2-27
50 g (11 ms)
抗震
DIN EN 60068-2-6
20 g (10...2000 Hz)
MTTF [年]    260
UL认证
UL认证编号
J001
承压设备指令    良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g]    234.5
原材料    不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(接液部件)    不锈钢(1.4404 / 316L); 陶瓷; FKM
开关动作寿命    1亿
拧紧扭矩 [Nm]    25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口    螺纹连接 G 1/4 内螺纹
已集成限制器元件    否(可以改装 )
显示器/操作件
显示
显示单位
3 x LED, 绿色 (bar, psi, kPa)
开关状态
2 x LED, 黄色
测量值
字母数字显示, 红色/绿色 4位数字
注释
包装单位    1 件

德国易福门压力传感器现代传感器在原理与结构上千差万别，如何根据具体的测量目的、测量对象以及测量环境合理地选用传感器，是在进行某个量的测量时首先要解决的问题。当传感器确定之后，与之相配套的测量方法和测量设备也就可以确定了。测量结果的成败，在很大程度上取决于传感器的选用是否合理。
